压铸模具监视器
.

压铸机模具监视器

发布时间:2021-08-27 13:46:47人气:

压铸模具监视器

YS130-1压铸模具监视器的主要作用如下:

一, 在产品顶出之前检测一次,主要监控模具产品的品质:

1. 对多穴产品是否缺失进行检测。
2. 对产品是否粘前模进行检测。

二,在合模之前检测一次,主要保护模具的安全
1. 闭模前对模穴、模芯、产品和流道残留进行检测。
2. 对滑块位置、顶针顶出返回、斜顶是否返回,抽芯动作是否正常进行检测。
3. 对于放镶件的模具,镶件放置是否到位偏位进行检测。

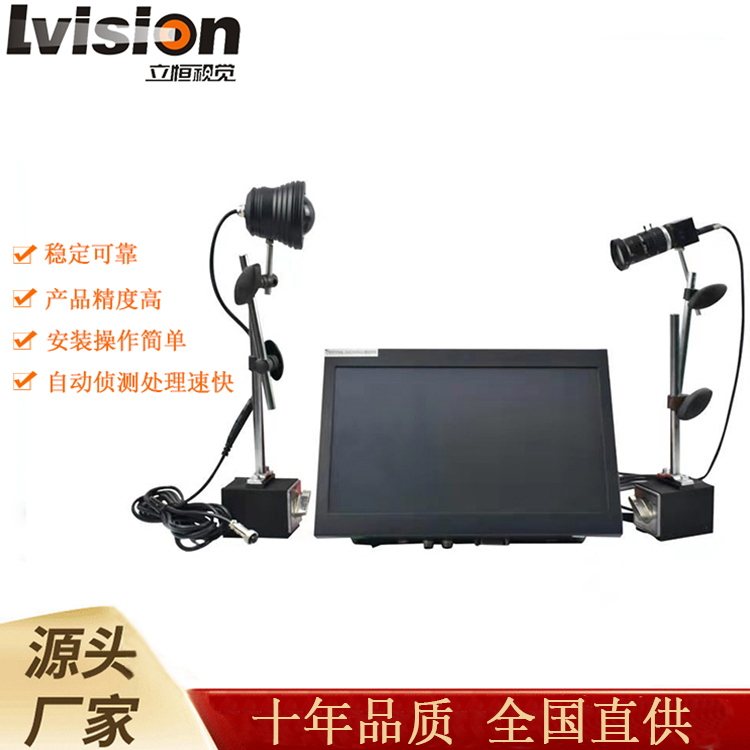

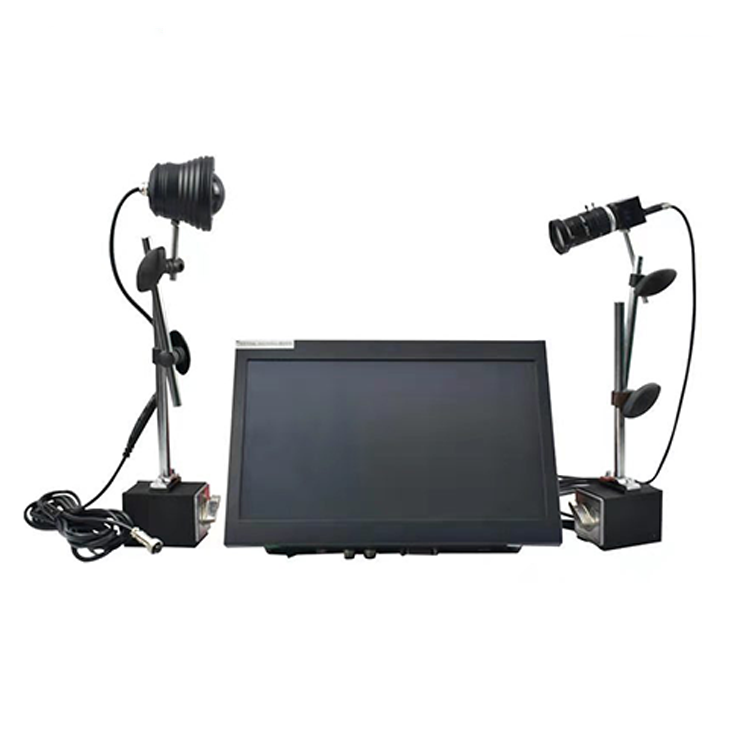

  注塑机模具监视器(图1)

压铸模具监视器的工作原理如下:

压铸模具监视器是利用机器视觉的图像对比原理来起到保护模具的作用。 简单的说:模具监视器就是一台工业电脑加上一台工业相机安装在压铸机机上,实时监控模具生产过程,监视到异常情况就会自动停止压铸机的顶出和合模。

这套系统一般保存2张基准照片,在顶出前和合模前各检测一次:

第一次是开模后,顶出前,保存一张OK有产品的照片,生产过程中每次都在顶出前进行一次对比,检测产品是否缺料,少做,或者粘前模;发现有不同,就会停止顶出,并且报警。

第二次是顶出后,合模前,保存一张模具表面干净可以合模的图片,以后每次都在合模前检测产品/水口是否掉落,顶针/斜顶/行位是否到位,镶件等是否安装到位等等;发现有不同,就会停止合模,并且报警。

     由此可见,压铸模具监视保护器就像一个人工智能电子眼安装在压铸机上实时监视产品生产质量和保护模具。



压铸模具监视器的优点如下:

1,操作简单:傻瓜化操作界面,对普通操作工人无特殊要求,无需花长时间学习;一般技术员10分钟即可学会设置与操作
2,正确迅速:高速高解晰度数字相机,精密检测,位置检测最高精确到0.5毫米,判定处理最少时间0.03秒
3,适应性好:可设定任意形状数量区域,适用于各种复杂产品
4,设置存储:开机后不需重新设置,直接进行检查
5,系统稳定:系统24小时*365天长时间不间断运行稳定,不宕机,不死机

6,保质期长:产品整机1年保修, 产品终身服务,解除您的后顾之忧

7,高性价比:我公司产品所有产品主要配件全部选用国产高端品牌;但价格只是同类产品中游水平

8,自主研发: 完全自有知识产权, 可以根据客户需求不断改善产品性能,产品享有终生免费升级服务



压铸模具监视器配制与优点:

序号

品名

参数

数量

 优点

1

工业相机

黑白相机,130万像素

1

高速高解析度数字工业相机,精度最高0.1mm

2

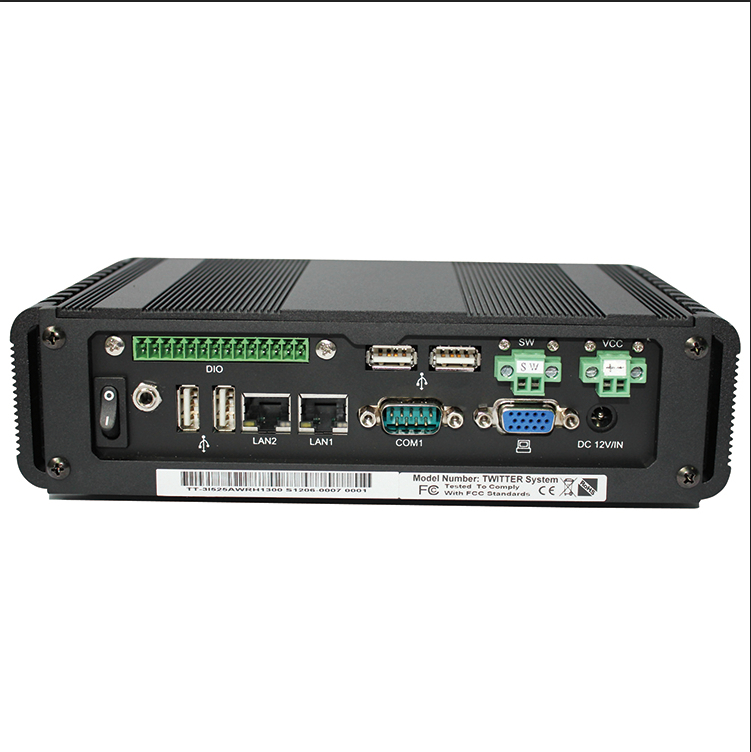

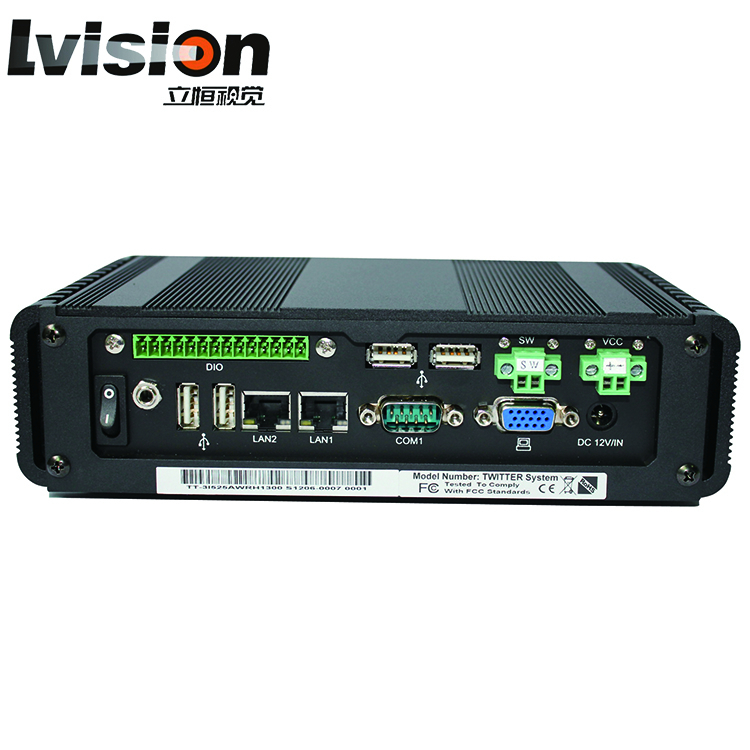

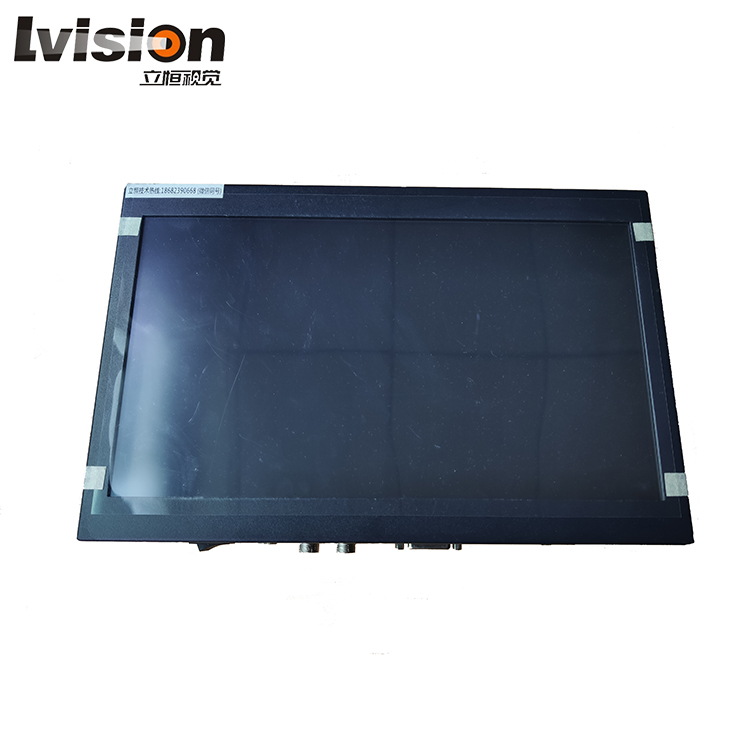

工业平板

CPU 1.4G 四核,    内存32G    12”触摸屏,分辨率 1024*768

1

专业机器视觉工控机,计算快速,处理最短时间0.03秒

3

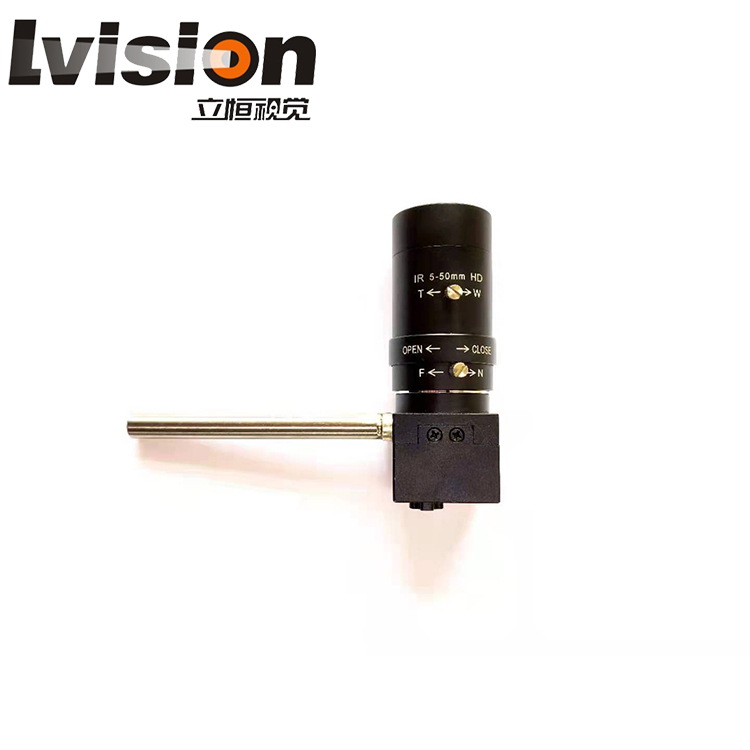

镜头

5-50mm

全范围可变焦

1

工业级镜头,防畸变

4

光源

12V,LED, 5W

1

光源寿命20000小时以上

5

I/O连接线

4进4出

1

自制,耐用可靠

压铸模具监视器具体技术参数详解:

项目

性能与参数详解

ARM架构硬件,自有著作权软件

作为立恒公司第4代模具监视保护器,也是国内唯一一家基于ARM架构的模具监视器,比较其他X86架构的厂家,我们的硬件结构不仅更加简单与稳定;同时功耗与价格都大幅降低。我们自有知识产权软件,8年不断积累改善,操作更流畅,更智能。保证我们的产品与同行比较,不断保持稳定,好用,价格实惠的领先优势。

相机精度

130万像素,理论上可以达到0.1mm

镜头视野

8-50mm , 真正全范围可调,

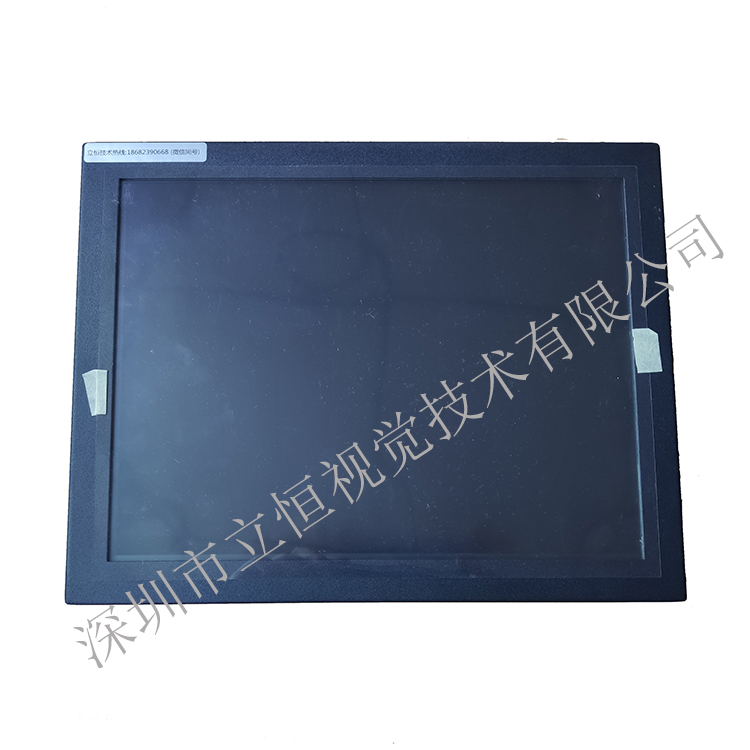

显示屏

分辨率1024*768,   真彩色全高清触摸显示器

检测速度

最高可达0.03s,   一般低于0.05s

I/O控制

4输入, 4输出

多区域设置

最多可以设置200个不同的监控区域

学习功能

有,可以学习误报警的画面,下次出现同样问题不再报警

相机防抖动功能

有,可以忽略机台运行中的的震动

位置偏移自动补偿功能

有,可以自动补偿检测物体上下左右移动导致的偏差,进行自动校准定位后再进行比较,大大减少了开模位置不准确导致的误报警。

图像亮度自动检测功能

有,可以自动检测相机拍到图片的亮度,用户可以根据实际亮度更合理地设置参数。

图像清晰度自动检测功能

有,用户可以根据实时测量数据调整到最清晰的相机图像效果。

报警图片自动保存功能

有,用户可以随时调看曾经的报警图片,便于客户分析报警原因

运行记录保存功能

有,用户可以随时查看视觉系统的运行情况,比如什么时候开机,什么时候关机等等。

程序与参数贮存功能

有, 可以针对不同的模具贮存程序与参数,下次换模时,直接调出上次的程序与参数。前提条件是相机,光源,开模距离都没有变化。

用户密码功能

有,用户可以根据需要设置使用密码,没有密码将无法改变参数与设置。

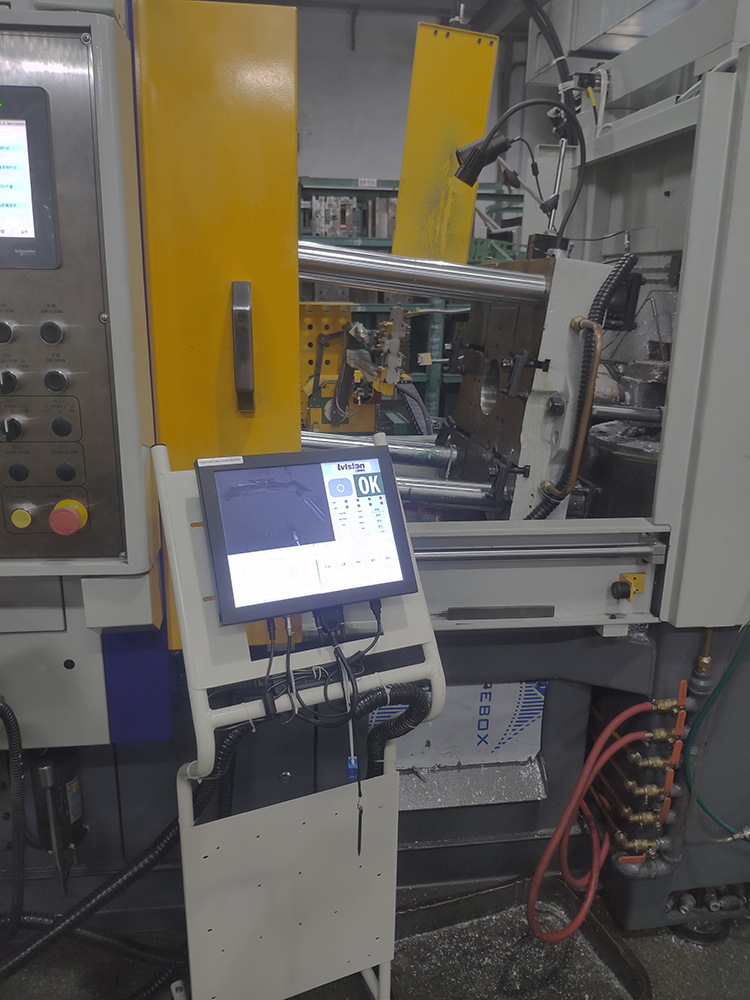

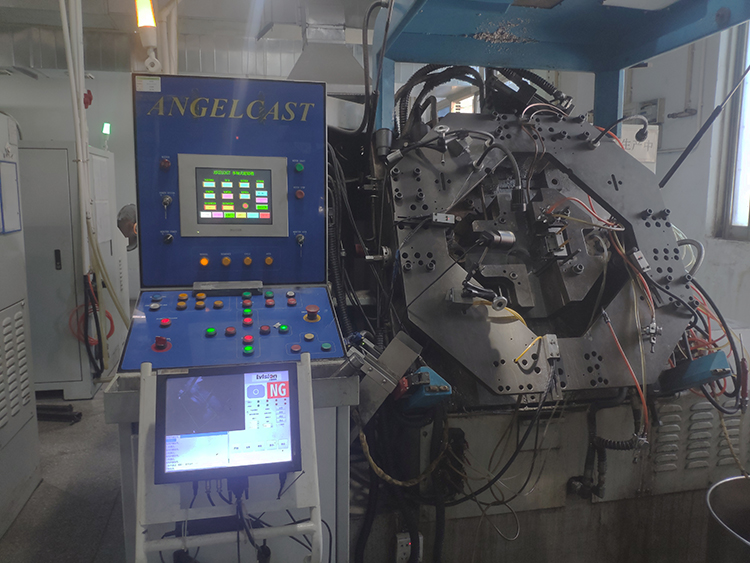

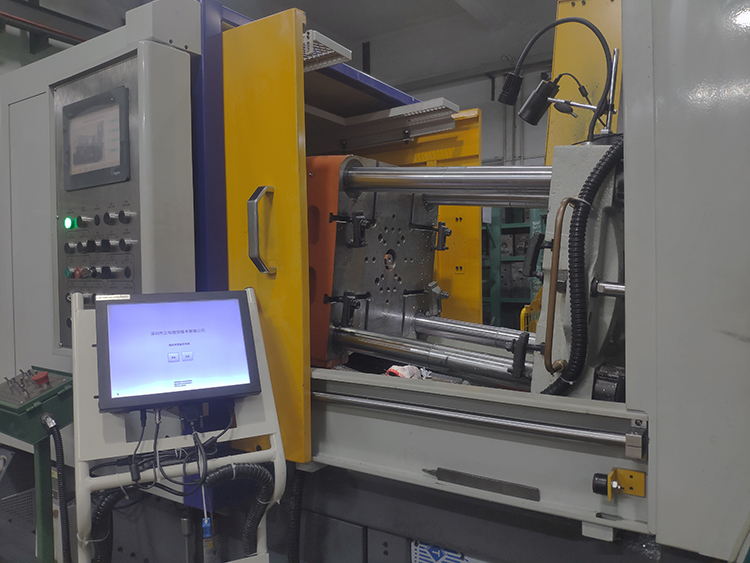

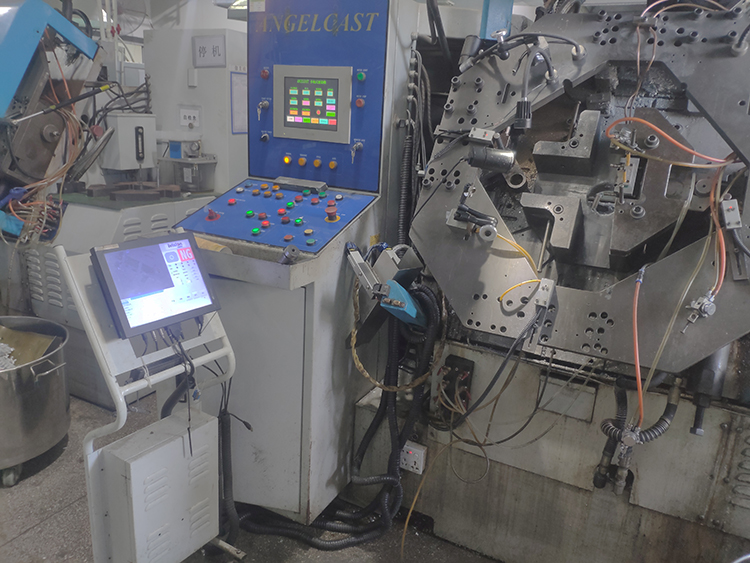

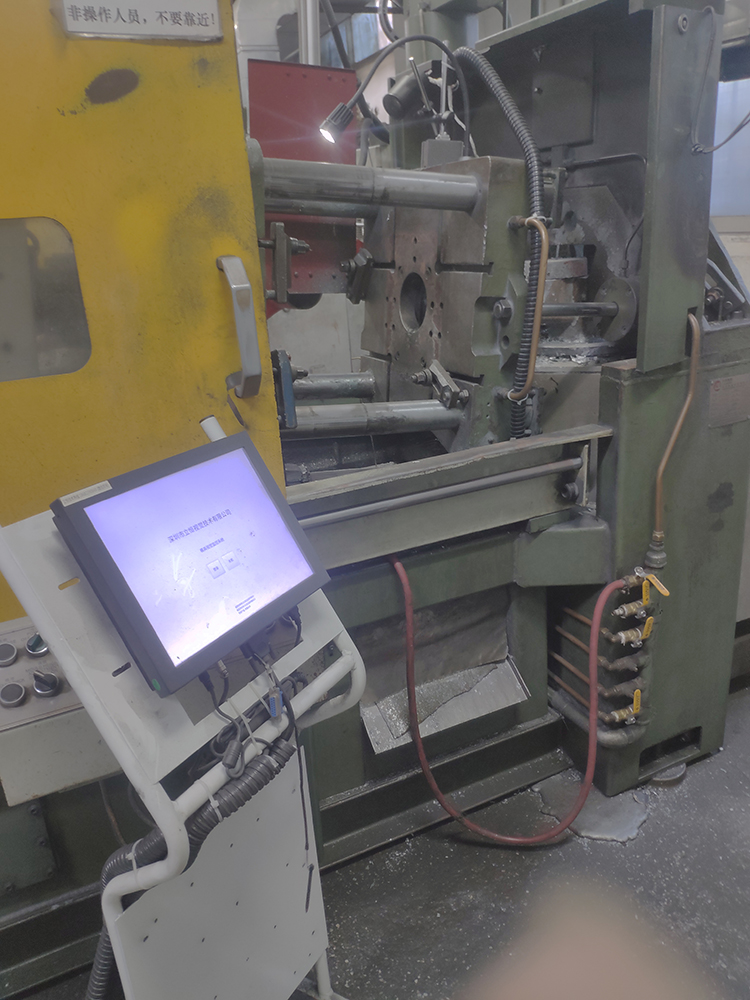

压铸模具监视器案例图片:

压铸机模具监视器(图2)

压铸机模具监视器(图3)

压铸机模具监视器(图4)

压铸机模具监视器(图5)

压铸机模具监视器(图6)

压铸机模具监视器(图7)

压铸模具监视器相关专利和资质:

压铸机模具监视器(图8)

压铸机模具监视器(图9)

压铸机模具监视器(图10)
